一、產品概述
HV-FH41是一款高性能的高清HDMI/VGA四畫面分割器，主要功能是將輸入至高清畫面分割器的4路BNC、VGA、HDMI信號轉換成一路高清HDMI和VGA信號輸出，使4個數字信號同時顯示在一個高清顯示單元上，并且實現HDMI信號和USB設備（如鼠標、鍵盤）的同步切換功能。HV-FH41高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。
HV-FH41高清HDMI畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示等需要使用單臺顯示單元同時顯示多個高清信號的場所。
同時，HV-FH41高清HDMI畫面分割器也是市場上唯一一款增加USB同步切換的高清畫面分割器，通過按鍵或遙控器切換到某一電腦信號全屏顯示時，相應電腦主機的USB也同步切換，實現了視頻會議需要達到同步切換鼠標、鍵盤的功能需求。
二、主要功能
?支持單個顯示單元同時顯示四個高清或模擬信號；
?4路復合視頻、4路VGA、4路HDMI共12路信號輸入；
?1路HDMI和1路VGA同步輸出；
?4路USB信號輸入，2路USB信號輸出，USB支持連接鼠標和鍵盤；
?可以實現USB鼠標鍵盤與視頻圖像同步切換，實現KVM功能；
?兼容各種分辨率信號輸入，支持1920*1080超高分辨率信號輸出；
?支持畫中畫、畫外畫、開窗、疊加、漫游、圖像任意大小和位置功能；
?支持圖像透明度調節，透過上面畫面可以看到下面圖像；
?支持90V～264V超寬交流電壓輸入，可通用于全球任何一個國家；
?標準19寸1U拉絲機箱，可直接上標準機柜；
?支持機箱按扭、紅外遙控、RS-232串口以及中控控制；
?專為視頻工程度身定制的高品質高清四畫面分割器；

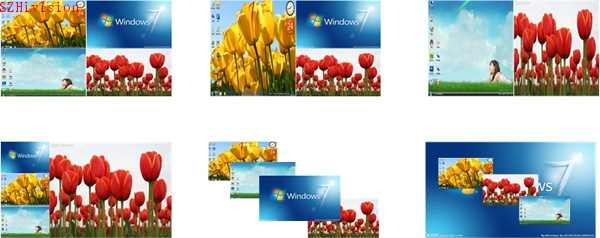

三、畫面顯示模式
KS-FH41高清HDMI畫面分割器可以設置圖像窗口任意大小、任意位置和排列方式等，并把常用的顯示模式保存至設備，通過機箱按鍵、遙控器、控制軟件進行方便的調用，如下是部分常用顯示模式：

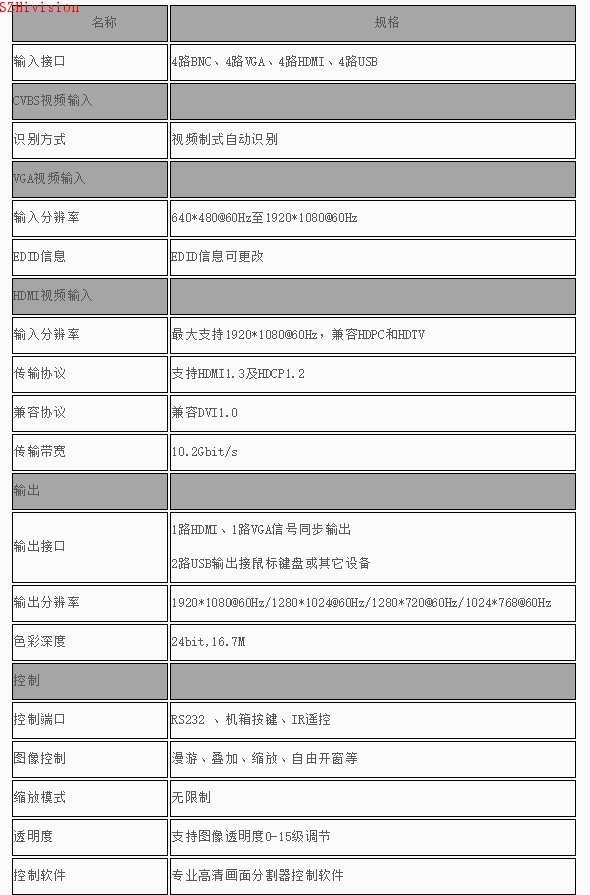

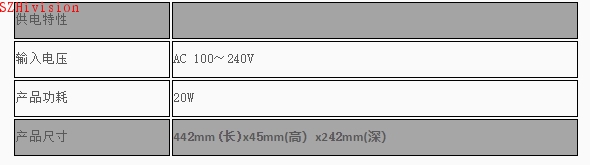

四、技術參數
五、產品拓補圖
