一、產品概述
  HV-FH4000是一款高性能的超清4K四畫面分割器，其主要功能是使4個高清或模擬信號同時以四分割的模式同時顯示在一個超高清顯示單元上，并實現畫中畫PIP、畫外畫POP功能。
  HV-FH4000超清4K四畫面分割器可以支持1路VGA、2路DP、4路HDMI信號輸入。DP輸入信號最高可支持3840x2160@60HZ，HDMI輸入信號最高可支持3840x2160@30HZ,VGA信號最高可支持1920x1080@60Hz。產品支持1路HDMI2.0信號輸出，輸出最高分辨率可以達到3840x2160@60HZ，為目前市場上輸出刷新率最高的4K高清畫面分割器。同時，如果輸入4個1920*1080的信號，4K顯示單元可以以四分割顯示模式、點對點顯示4路高清信號，4個全高清1080P視頻信號可以完全無壓縮的顯示在一個4K顯示單元上，4個圖像效果與單個1080P的信號源連接一個1080P的顯示單元無任何區別。
  同時，HV-FH4000畫面分割器也可以支持USB同步切換的高清畫面分割器，通過按鍵或遙控器切換到某一電腦信號全屏顯示時，相應電腦主機的USB也同步切換，實現了視頻會議需要達到同步切換鼠標、鍵盤的功能需求。 KS-FH4000高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示等需要使用單臺顯示單元同時顯示多個高清信號的場所。
二、主要功能

• ?單個顯示單元可同時顯示4個3840*2160信號，可向下兼容；
• ?4個全高清1080P信號同時顯示圖像無壓縮、無損失；
• ?支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)信號輸入；
• ?支持1路HDMI2.0輸出，輸出分辨率最高可達3840*2160@60Hz；
• ?輸入、輸出信號全支持音頻，同時支持3.5mm左、右聲道立體聲輸出；
• ?2路USB信號輸出，USB支持連接鼠標和鍵盤，圖像與USB同步切換；
• ?單個屏幕同時顯示4個高清數字/模擬信號，或切換信號某一信號全屏顯示；

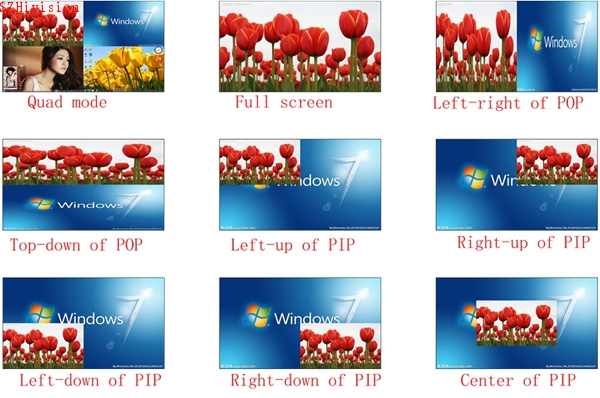

• ?支持圖像固定位置POP、PIP功能；
• ?支持100V～240V超寬交流電壓輸入，可通用于全球任何一個國家；
• ?標準19寸1U拉絲機箱，可直接上機柜；
• ?支持機箱按扭、紅外遙控、RS-232串口控制以及中控控制；

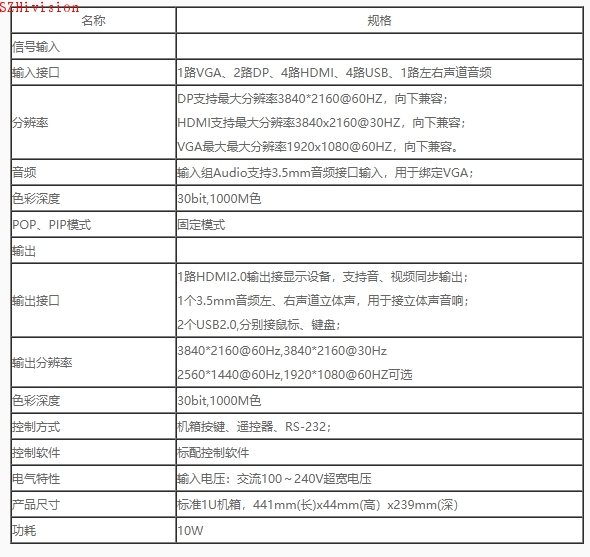

四、技術參數

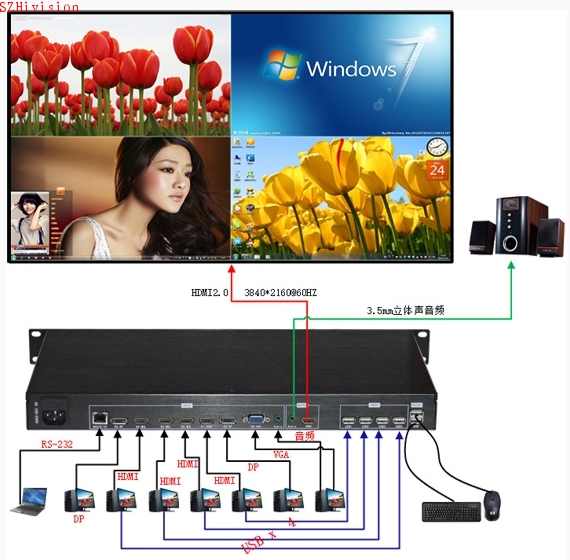

五、產品拓補圖
