一、產品簡介：
HV-CVWC是一款專門針對液晶電視、超窄邊液晶屏、顯示器、投影機等顯示單元可以做橫向和豎向創意拼接，可根據用戶需求定制2至25路HDMI輸出拼接，通過級聯可以定制無限拼接規模。產品采用高清處理芯片，支持1080P信號的輸入和輸出。同時支持1路復合視頻、1路VGA、1路USB、1路HDMI輸入，所有輸入信號均可以切換到大屏幕進行拼接顯示，并且音頻與相應視頻同步輸出。
用戶通過我們的專業控制軟件在操作創意拼接處理器的時候更簡單、直觀，產品設計了紅外遙控、機箱按鍵控制，也可以通過RS-232進行中控控制。用戶通按鍵或遙控對拼接器進行一鍵式快捷控制和全功能控制，操作更為人性化、更簡單。

二、功能介紹：
2.1、拼接規模
HV-CVWC采用模塊化設計方式，可根據用戶需求增加或減少輸出模塊，單臺機器最大可以做到25路HDMI信號拼接輸出，并兼容DVI1.0協議，通過級聯實現無限拼接數量。

2.2、輸入信號

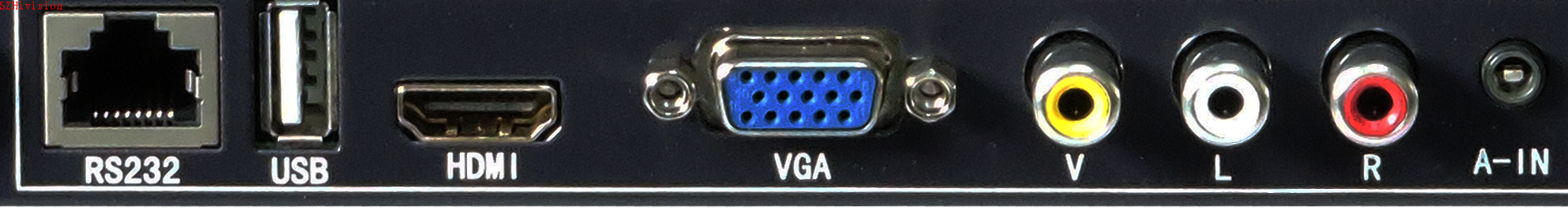

可支持1路復合視頻、1路VGA、1路HDMI、1路USB總計四路信號輸入，其中HDMI和USB信號接口自帶音頻解碼功能，復合視頻和和VGA信號外加相應綁定音頻接口，所有輸入視頻信號均可實現與音頻同步輸出切換，接口圖如下：


2.3、翻轉功能
與普通拼接產品相比，HV-CVWC具有針對每單個顯示單元180度圖像翻轉功能。用戶在顯示單元時，可以將屏正裝、倒裝都無所謂，通過HV-CVWC都能將信號倒正，如下圖所示：

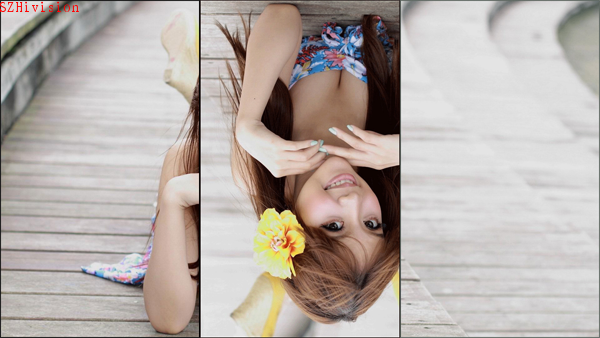

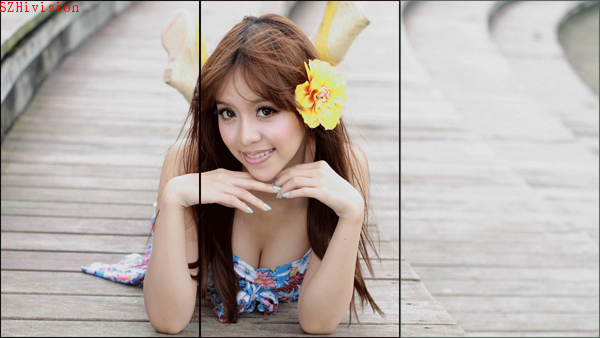

                                圖像翻轉前                                                  圖像翻轉后

2.4、輸出分辨率
HV-CVWC的輸出分辨率有三種可選，分別是1920*1080@60Hz、1280*720@60Hz、1024*768@60Hz，HV-CVWC與普通拼接器不同的是，可以針對每一個顯示單元指定不同的分辨率輸出顯示。

2.5、輸出類型
HV-CVWC的HDMI輸出口可以支持HDMI和DVI協議，用戶在做創意拼接墻的時候，顯示單元有些是HDMI電視機、有些是DVI顯示器，而市面上普通的拼接器一般只支持HDMI電視機，不支持DVI顯示器，HV-CVWC就可以完全不用擔心這些問題，它可以指定任何一個輸出端口的輸出協議，接顯示器的端口，只需將該端口的協議指定為DVI即可。

2.6、U盤播放功能
產品可實現USB播放和拼接功能。用戶在實現液晶拼接的基礎功能后再實現單純視頻或圖片格式拼接播放，只需要往我們產品USB接口上面插入一張U盤就可以實現，不需要專門配置一臺電腦或其它播放設備，簡單實用。
USB可以支持常用的一些視頻、圖片、MP3、TXT文檔；
可以支持視頻的選定或全選播放；
可以支持所有音視頻輪循播放、暫停、快進、節目清單等功能。

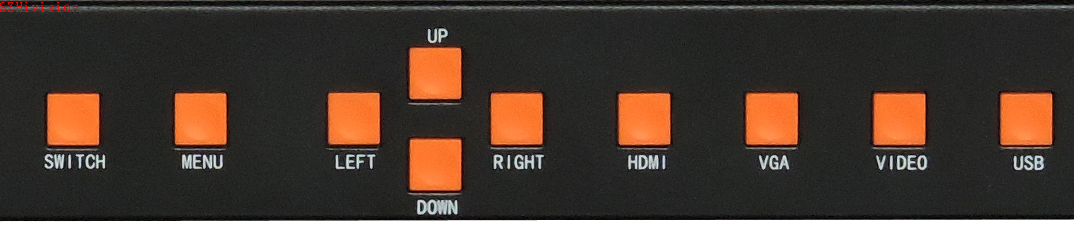

2.7、按鍵功能


實現VIDEO、USB、HDMI、VGA的音視頻的快捷切換；
拼接和非拼接模式的快捷切換；
輸出音頻大小調節；
亮度、對比度、色彩飽和度等的調節；
USB的快進、下一曲、節目選擇等設置；
拼接處理器的其它全功能設置。

2.8、遙控功能

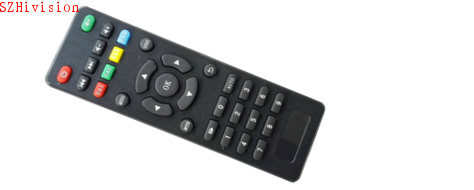

遙控器為HV-CVWC專用定制，拼接器各項功能與遙控按鍵完全對應，非市場公模遙控。紅外遙控上可以完成拼接處理器的設置、切換、調節的所有功能，并采用超靈敏設計，遙控距離可達7至10米，遙控器如下圖：


2.9、創意拼接模式

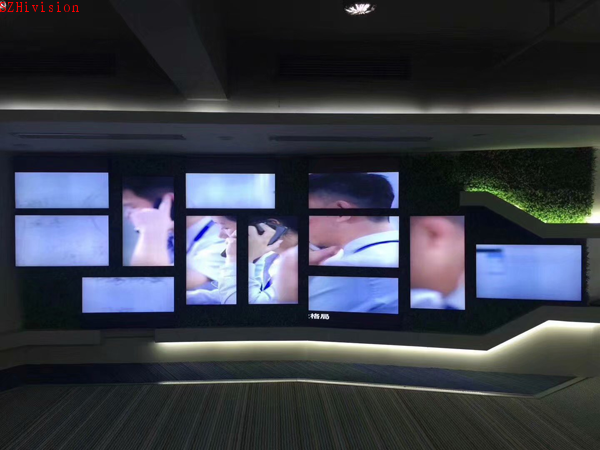

HV-CVWC目前可以針對橫向顯示單元和縱向顯示單元做創意拼接，如下圖所示：

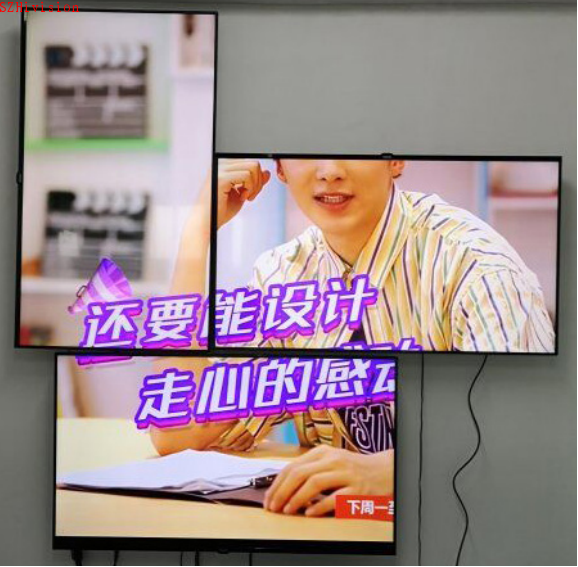

創意拼接示例

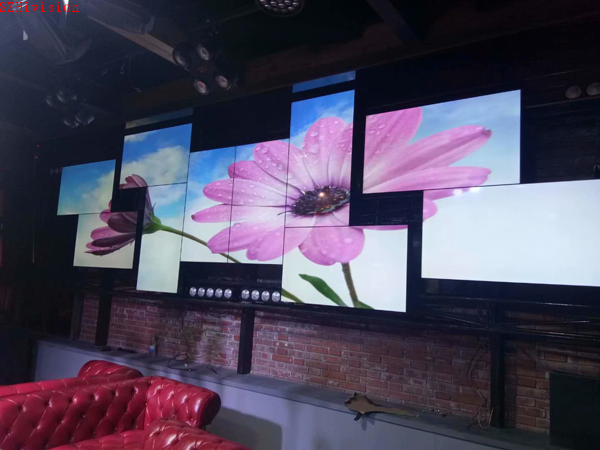

三、可定制拼接（以下為部分客戶現場定制模式）：
