HV-PT42四畫面雙通道融合器
一、產品簡介
HV-PT42是一款四畫面的雙通道融合器，產品主要功能是使用先進的邊緣融合處理技術，使兩臺投影機無縫拼接成一個完整的二通道畫面，同時擁有4路HDMI輸入，能將4個畫面同時投影在投影幕上，并實現投影的弧形矯正、融合畫面上疊加文字、圖片、視頻等功能。
HV-PT42還具備無縫切換功能，能對4個輸入信號進行快速的切換，秒切不黑屏，適用于視頻會議、教學、展覽展示、等各種需要用到投影矯正同時顯示多個高清信號的場所。

二、主要功能

• 支持兩臺投影機無縫拼接邊緣融合功能；
• 支持投影機矯正功能；
• 單個顯示單元支持四分割、左右二分割、上下二分割、全屏顯示模式；
• 4路HDMI、2路USB輸入，2路HDMI輸出，HDMI信號內嵌音頻；
• 支持無縫切換秒切功能、所有單畫面或者不同分割模式切換不黑屏；
• 音頻跟隨畫面切換功能，或者分割模式下單獨切換音頻；
• 2個獨立3.5mm音頻口輸出可連接音響；
• 支持疊加實時時鐘功能；
• 支持設置HDMI信號、視頻、圖片、字體背景任意大小、任意位置；
• 支持機箱按鍵、紅外遙控、局域網絡控制；



三、詳細介紹
1、雙通道融合功能
   HV-PT42雙通道融合器使用兩臺投影機實現無縫拼接，即邊緣融合功能，調試完成兩臺投影機完全無縫。

2、畫面分割功能

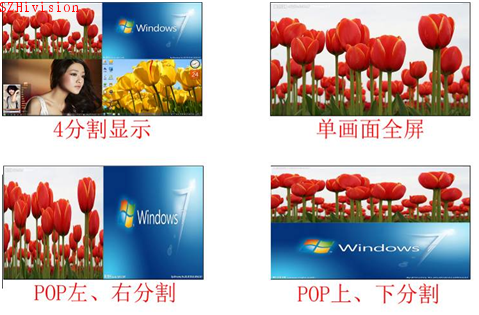

支持4個信號同時顯示在同一個顯示單元，并且實現某一信號切換到全屏顯示、二畫面分割顯示功能，如下圖所示：

3、投影矯正功能
   對輸出的圖像實現弧形、梯形多點矯正功能，使投影機投出的圖像正好可以完全顯示在投影幕的有效區(qū)域。


4、輸入及輸出信號
支持4路HDMI、2路USB信號輸入以及2路HDMI信號輸出，輸入分辨率可自適應，最高輸出分辨率為1920*1080@30HZ。

5、無縫切換功能
HV-PT42投影融合器具有畫面無縫切換功能，可以快速流暢的在各個畫面進行無縫切換，滿足客戶的切換要求。

6、文字疊加功能
HV-PT42投影融合器有著非常強大的疊加功能，能夠疊加全世界所有的語言文字，因其強大的功能，產品為許多的行業(yè)應用提供了非常實用的解決方案。
6.1、支持全球各種國家語言
HV-PT42投影融合器以其獨有的信號疊加圖像處理技術，對顯示的語言文字類型沒有任何限制。世界上所有語言的文字，只要用戶可以編輯出的文字，產品就可以完美的使其在屏幕上面展示出來。

6.2、多層疊加技術
用戶可以通過鼠標任意的在虛擬屏幕拖拉出文字疊加框進行文字疊加設置，并最終呈現在屏幕上。
6.3、顏色可選
不管是文字顏色，還是文字背景顏色，您都可以在常用顏色選項自由配置所想要的顏色。

6.4、移動功能
通過設置，用戶可以很方便的設定每個文字疊加層的效果和方式，每個疊加層可以單獨立設定文字靜止、向左、向下移動，還可以設置移動速度，等等。

6.5、任意位置
可視化的操作軟件，通過鼠標使文字或圖片可以顯示在屏幕的任何位置，并且設定任意大小



7、圖像疊加功能

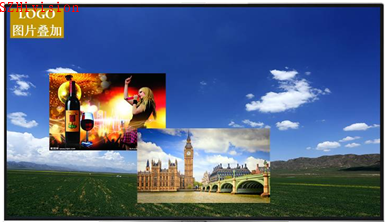

HV-PT42投影融合器不僅僅能夠對輸入的文字進行疊加，同時也可以很方便的去設置圖像的多層疊加，如下圖所示：


8、疊加時間
在某些場合，用戶可以在屏幕的任意地方，疊加一個實時的時鐘，能夠了解當前的時間。

9、場景功能
在不同場合上，用戶需要用到不同的場景模式，比如用到不同的疊加文字或者不同的圖片，通過將設置好的場景保存下來，可以快速調用不同的場景模式。

10、控制方式
HV-PT42投影融合器設計了多種不同的控制方式，以滿足不同用戶、不同環(huán)境需要使用不同的操作方式。
a、局域網絡IP控制
只需要一條網線連接路由器和設備，局域網里面的任何一臺電腦打開控制軟件后，通過輸入ip地址即可連接。
b、遙控器
通過遙控器控制畫面切換、音頻切換等一些常用功能。
c、U盤功能
可以通過設置不同的場景，將常用的場景保存在U盤里，也可以將字幕、視頻保存在U盤，需要用的時候插進去進行調用。
當有新的系統升級的時候，可以通過U盤來進行系統升級。

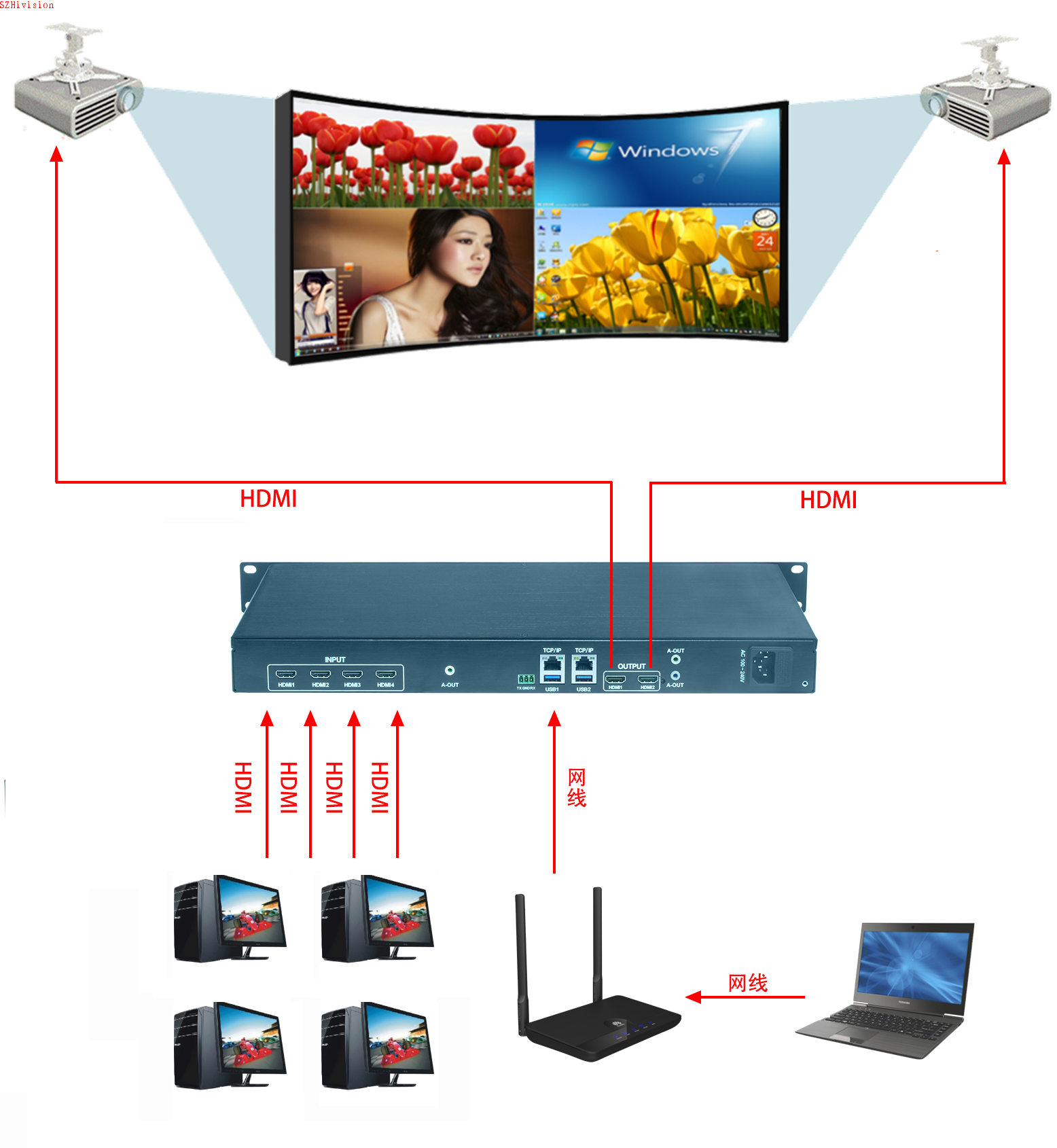

四、產品拓撲圖

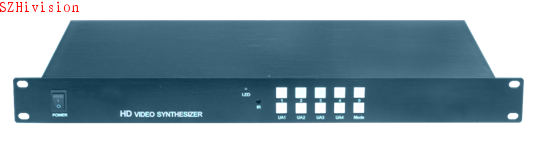

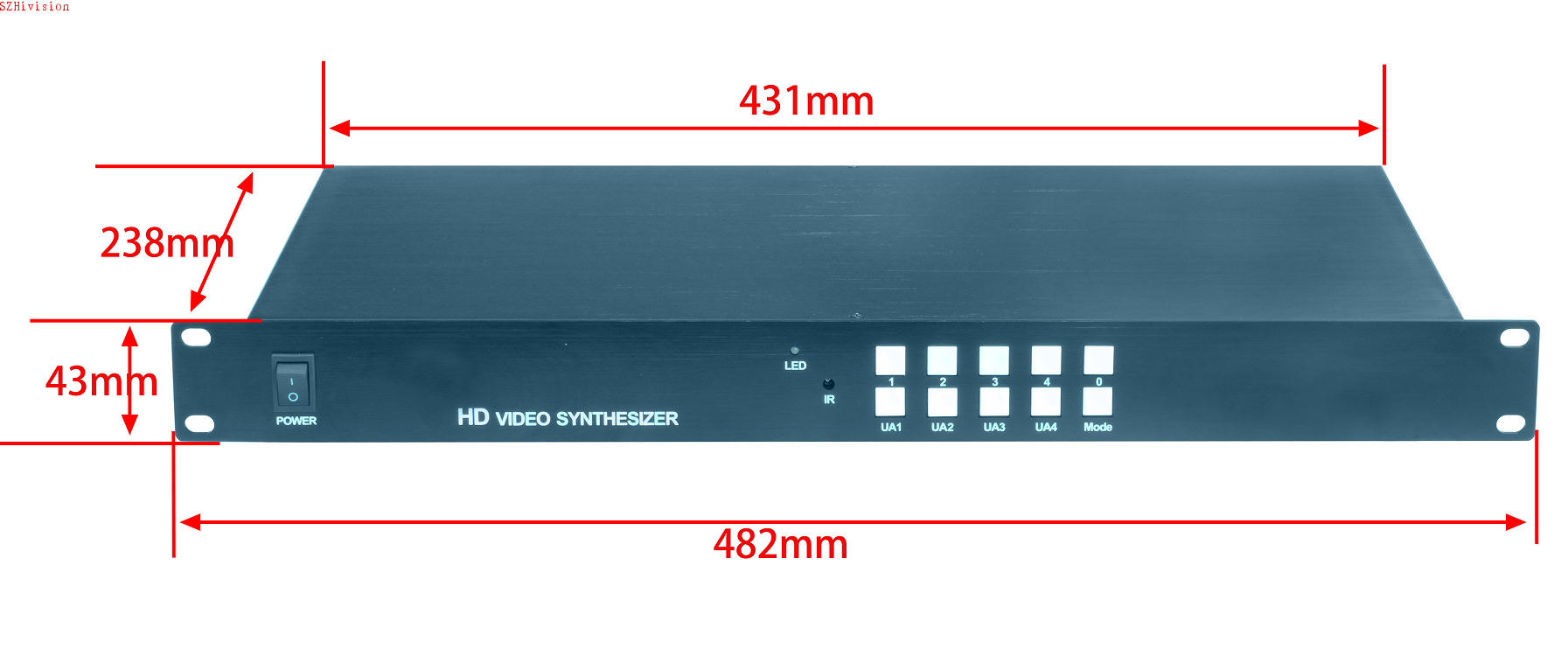

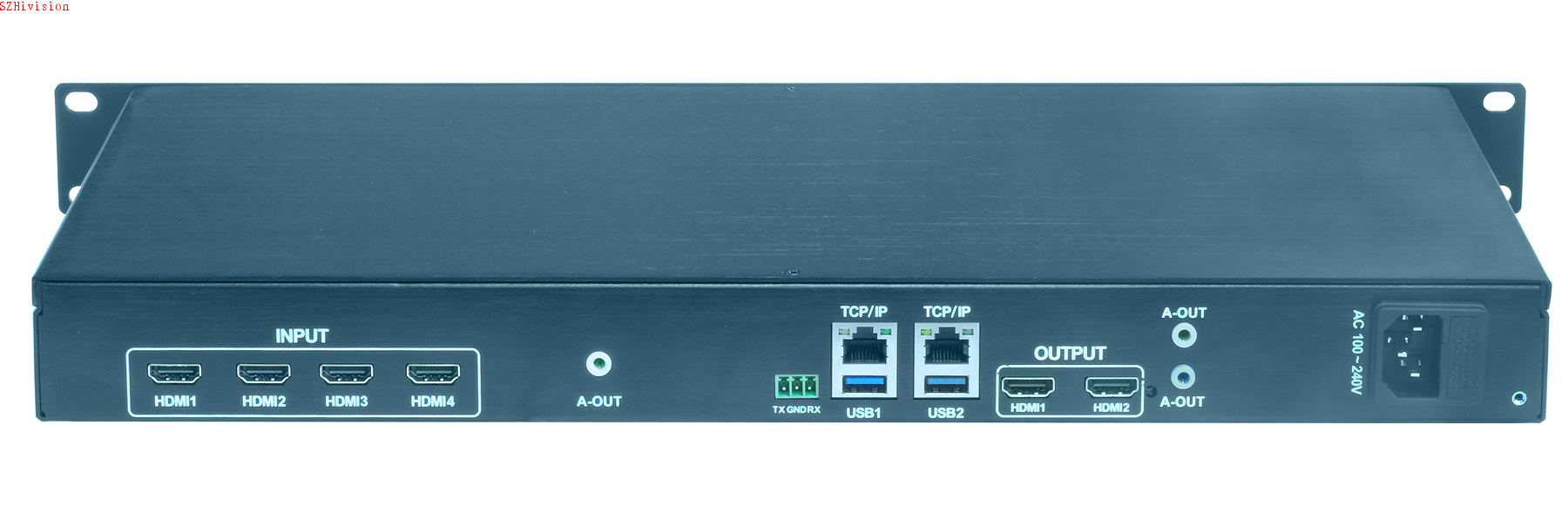

五、產品尺寸和圖片









六、技術參數：

型號系列	HV-PT42 投影融合器
輸入信號	4路HDMI輸入、2路USB；HDMI內嵌音頻；
輸出信號	2路HDMI輸出；HDMI內嵌音頻；
操作方式	局域網絡IP控制；
音頻輸出	2路3.5mm音頻接口，支持左右聲道立體聲，音視頻信號同步切換；
功耗	10W
供電	220V
工作溫度	0-60攝氏度
機箱尺寸	482mm(長)x238mm(深)x43mm(高)
重量	1.7kg
